Hoog efficiënte ondergrondse mijnbouw dakbolter rotsbolter machine voor tunnelbolting op maat

MOQ:	1 set
Betalingsvoorwaarden:	LC, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO 9001:2008, ISO 14001:2015

Model nr.:

CYTM41/2

Voorwaarde:

nieuw

Motor:

DC-motor

Naverkoopservice:

12 maanden

Garantie:

12 maanden

Boorgatdiepte:

15002400mm

Transportpakket:

in bulk

Specificatie:

11600x1900x2200(2900) mm

Handelsmerk:

Jarlo.

Oorsprong:

China

HS-code:

843041000

Levering vermogen:

1000 REEKS PER JAAR

Aanpassing:

Beschikbaar

Bittype:

Legeringsstaal

De diameter van het boorgat:

32-51 mm

Markeren:

aangepast ondergrondse mijnbouw dakbolter

High Efficiency Rock Bolter Machine

op maat gemaakte kolenmijn dakbout

Productbeschrijving

CYTM41/2Hydraulische boutenmachine voor de mijnbouw

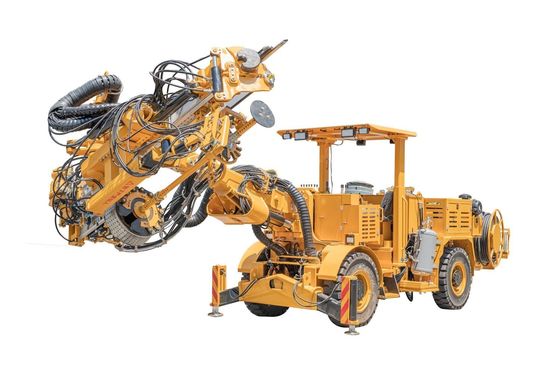

1.Uiterlijk

Hoog efficiënte ondergrondse mijnbouw dakbolter rotsbolter machine voor tunnelbolting op maat 0

2Model.

CYTM41/2standaardtype

Basisfuncties en kenmerken

De machine is een volledig gemeganiseerd boorapparaat dat functies zoals boren, bouten, hangnetten en gieten (optioneel) integreert.Het is geschikt voor de bolt ondersteunend werk van die geen explosie-proof projecten zoals metaal en niet-metaal mijnen, waterbesparing en waterkracht, enz.

Meerdere aandrijving: Diesel-elektrisch dubbel aandrijfsysteem, met dieselmotorrijden, de motor aandrijft elke aandrijving hydraulisch; de dieselmotor kan elke aandrijving intrekken wanneerelektrischvermogenmislukt.
Flexibiliteit: De hele machine heeft een compacte structuur, met een verstelbare versnellingskoers,vierwielaandrijving, krachtig vermogen en flexibiliteitrijdenIn de eerste plaats heeft de Commissie in haar advies over het voorstel voor een richtlijn van het Europees Parlement en de Raad van 16 juni 1996 betreffende deetunnels met verschillende complexe werkomstandigheden;
Milieubescherming: voorzien van een hydraulischeschroevenrig, die de kenmerken heeft van een laag geluidsniveau en een hoog rendement;
Efficiëntie:een bibliotheek met schroeven die automatisch staven kan wijzigen; het automatische nethangmechanisme realiseert automatisch net grijpen, opheffen en ophangen en verbetert de algehele draagkracht;
Meerdere soortenschroefstaafverenigbaarheid:Behalve menkel gebruiktSlits type staaf, andere soorten kunnen optionele matching en op maat, zoals versterking, water-opzwellenstengels, mechanischestaven,enz.;
Toepasselijkheid van multIk...soorten rotsboringen:tde standaardconfiguratie is van geïmporteerde en binnenlandse bekende merken,TerwijlEr kunnen verschillende soorten rotsboren van andere merken worden geselecteerd volgens de vereisten;
Veiligheid: voorzien van veiligheidsschermingopheffbaar dak, brandblussysteem, parkeerrem in noodgevallen en andere verschillende veiligheidswaarschuwingssystemen om de bedrijfsveiligheid te waarborgen tijdens het uitvoeren van de functies;
Toepasbaarheid binnen de tunnelIk...:de aandrijflijn draait 360 graden om de tunnelwand in alle richtingen te bedekken;
Onderhoudsgemak: open cabine, modulaire onderdelen, redelijke ruimtelijke indeling, gemakkelijke inspectie en onderhoud;
Uitwisselbaarheid: Sterke reserveonderdelen (hydraulische onderdelen, slangen, verbindingen, smeermiddelen, enz.)metbekend geïmporteerd merk van boorinstallaties;
Precieze positionering van de boor: de boorarm is uitgerust met een stabiel draagmechanisme.en de steengroef wordt parallel omgeschakeld om de centralisatie van het boorcentrum en de nauwkeurigheid van het boren enschroefinstallatie.

Basisparameters

Categorie	Posten		Inhoud
Algemene parameters	Transportgrootte(L×W×H)		11.6×2.0×2.2(2.9)m
	Geschikte weggrootte		W2.5 tot en met 9,6 m,H3.1~8.6m
	Min. Draaiingsradius		Innerlijk3.6 m;Buiten5.9m
	Min. Ground clearance		300 mm
	Totaal gewicht		Over16 t
	Diameter van de opening		32 mm-51 mm
	Typ van de boutenstang		Type gespleten buis(Andere typen facultatief)
	Geschikte staaflengte		1500 mm~2200 mm(>2,5 mkan worden aangepast)
	Stiftbibliotheek		9+1stuks
	Kabellengte op rollen		100 meter
Steenboringssysteem	Gevolgen	Max. inslagkracht	Over.8 kW	Over.7 kW
		Invalfrequentie	55 ~ 65 Hz	50 Hz
		Normale boorinslagdruk	11 tot en met 15 MPa	14 tot en met 18 MPa
		Werkvloei van impact	55~65L/min	40 tot 60 l/min
	Rotatie	Max.rotatiekoppel	401N.m.	300 N.m.
		Max. Rotatiesnelheid	300 t/min	300 t/min
		Druk van de roterende motor	17.5MPa	14 MPa
		Rotatiestroom	30 tot 48 L/min	30 tot 50 l/min
	Opmerking: het merk van de boormachine kan worden geconfigureerd volgens de vereisten. Aanbevolen boor in de hoofdsteenlaagtunnels (hoogte < 3,2 m) (HC25: korte rotsboring)
Boorboom	Vervoersvorm		Motor+ketens
	Vervoerslag		2.5m
	Vervoerscompensatie slag		1m
	Uitbreiding van de boorboom		1.25m
	Vervoersboom bij draaien		360°
	Hoogtehoek van de boorarm		+60°/-30°
	Hoek van swing van de boorarm		± 45°
Voersysteem	Rijmodus		Ingenieurschassis, banden
	Type aandrijving		Dreefmomentomvormer+vistuigdoos
	Rijsnelheid		8.0km/h~20km/h
	Gradeerbaarheid		16°
	Dieselmotorvermogen enrotatiesnelheid (facultatief)		Yuchai88 kW; 2200 tpm.
	Aanpakinghoek		14°
	Ddeelinghoek		14°
Watersysteem	werkdruk		0.6 tot en met 1,2 MPa
	Werkstroom		4 m3/h
	Motorvermogen		3 kW
	Nominale spanning		380V (kan worden aangepast)
Luchtsysteem	werkdruk		8 bar
	Werkstroom		1m3/min
	Motorvermogen		7.5 kW
	Nominale spanning		380V (kan worden aangepast)
Elektrisch systeem	Totaal geïnstalleerd vermogen		66 kW
	Mmotorvermogen		55 kW
	Nominale spanning		380V (kan worden aangepast)
Hydraulisch systeem	Nominale systeemdruk		21 MPa
	COlievorm		Waterkoeling
