Aanpassing van de oppervlakteboormachine Hydraulische ondergrondse rotsboormachine

MOQ:	1 set
Betalingsvoorwaarden:	LC, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Model nr.:

CYTJ102

Voorwaarde:

nieuw

Motor:

DC-motor

De diameter van het boorgat:

>300mm

Boorgatdiepte:

3405-4015 mm

Bittype:

Legeringsstaal

Boringswijze:

Roterende

Transportpakket:

in bulk

Specificatie:

11830 x 1900 x 2385 mm

Handelsmerk:

Jarlo.

Oorsprong:

China

HS-code:

843041000

Levering vermogen:

1000 REEKS PER JAAR

Aanpassing:

Beschikbaar

Naverkoopservice:

12 maanden

Garantie:

12 maanden

Markeren:

Aanpassing van de oppervlakteboormachine

Hydraulische ondergrondse rotsboringsmachine

Aanpassing ondergrondse rotsen boormachine

Productbeschrijving

Technische prestaties

Rotsboor

De CYTJ102 mijnbouw hydraulische tunnelboormachine is uitgerust met een dubbel buffer- en schokabsorptiesysteem om de beste levensduur van de boormachine te garanderen.Ool;
De oliefilm beschermt en smeert de verbindingsinterfaces en vermindert de interne verontreiniging van de boor.

Hydraulische boorboom

Een zware boorboom, ondersteund door een dubbele driehoekige ophanging, biedt een nauwkeurige hydraulische parallelle onderhoudsfunctie in alle richtingen.

Hydraulische aandrijflijn

De kracht van de aluminiumstraal is hoog.anti-buig- en torsiestevigheid en lange levensduur;

Het oppervlak van de aandrijflijn is bedekt met roestvrij staal en tussen de bewegende delen worden slijtvast polyurethaan rubberen pads gebruikt.

Controlesysteem

Het hydraulische boorbesturingssysteem heeft een automatische anti-jammingfunctie RPCF (rotary pressure control)kracht)).

Chassis

Robuust gewrichtschassis, vierwielaandrijving; aangedreven door een watergekoelde dieselmotor; vier hydraulische uitrijgers voor stevige stabiliteit.

Andere opstelling

LiftbaarVeiligheiddakom botsing door vallende voorwerpen te voorkomen; kabelrol; elektrisch aangedreven zuigerluchtcompressor; elektrisch aangedreven waterpomp (ook een hydraulische waterpomp kan worden aangepast);taaklichts.

Technische specificaties

1838MERotsboor

Schankadapter	R32/R38/T38
Van boortop naar midden	88 mm
Lange(Met uitzondering van de staafadapter)	1008 mm
Schokvermogen	18 kW
Invalfrequentie	60 Hz
Hydraulisch systeem(Max, ik ben er klaar voor.)	200 bar
Rotatiesysteem	Zelfstandig draaiende
Rotatiesnelheid	0-300 rpm
Rotatie-koppel(Max, ik ben er klaar voor.)	640/1000 Nm
Verbruik van smeerlucht(2 bar)/uur)	5 l/s
Gewicht	176 kg
Waterverbruik	40-120 l/m
Geluidsniveau	< 106 dB (A)

Vervoersstraal

	JARLO2337	JARLO2343
Totale lengte	5287 mm	5897 mm
De lengte van de staaf	3700 mm	4310 mm
De lengte van de opening	3405 mm	4015 mm
Gewicht	495 kg	525 kg
Vervoervermogen	15 kN	15 kN

Boorarm

Vergoeding van de aandrijflijn	1250 mm
Verlenging van de boorarm	1250 mm
Parallelhouderij	Volledig
Rotatie van de aandrijflijn	360 ̊
Hoogtehoek van de boorarm(Max, ik ben er klaar voor.)	+65 ̊ /-30 ̊
Hoek van swing van de boorarm(Max, ik ben er klaar voor.)	± 35 ̊
Gewicht van de boorarm	1750 kg

Luchtsysteem

elektrische luchtcompressor met zuiger	ET65
Max. Uitvoervolume0.8MPa/h	0.42m³/min
Luchtdrukmeter	0-1,6 MPa

Watersysteem

Booster waterpomp	BLT4-16
Maximale doorstroming bij druk tot 12 bar	4.2m3/h
De druk bij de kleinste ingang	2 bar

Controlesysteem

Direct bediend hydraulisch systeem DCS; onder de basisfuncties vallen automatische anti-jamming.

Elektrisch systeem

Totaal gemonteerd vermogen	62 kW
Hoofdmotor	1 x 55 kW
Spanning	380 V
Frequentie	50 Hz
Startmodus	Stervorm/Driehoek
Hoek van swing van de boorarm(Max, ik ben er klaar voor.)	± 35 ̊
De diameter van de kabelrol	1100 mm
Configuratie: bescherming tegen thermische overbelasting van de motor, slagtimer, digitale spanningsmeter, grondbeschermer tegen lekken, oplader

Hydraulisch systeem

Hydraulische pompsets	Eén set
Systeemdruk	150 - 230 bar
Hydraulische tank, maximaal volume	125 liter
Precisiteit van de hydraulische oliefiltratie	10 μm
Configuratie: start van de pomp, olie-temperatuurmeter, handmatige hydraulische olievulpomp, hydraulische oliefilter indicatorlamp, laag oliepeil indicatorlamp, watergekoelde hydraulische olie koeler,hydraulische olie op minerale basis.

Chassis

Dieselmotor	YC4DK120-T301
Nominaal motorvermogen/rotatiesnelheid	88 kW/2400 tpm
Fmet aandrijving op alle vierwiele, geleidelijk stuur	± 40 ̊Steeringhoek
Hydrostatischversnellingsbak voor aandrijving	DANA
Vooras	DANA 112
Achteras	DANA 112,met±7,5 ̊schommelhoekZelfdifferentiële achteras 45%wegglijdenbeperkt
Deeltjes	8.25 x R15
Aankomsthoek	15 ̊
Vertrekhoek	12.5 ̊
Inzetbaarmet een vermogen van niet meer dan 50 W	2stuks
Achterste hydraulische buitengordel	2stuks
Fvolume van de tank	50 liter
Elektrisch systeem	24 V
B.bloedvaten	2 x 12v, 60 Ah
Dscheurlichten	LED 7 x 45 W, 24 V
TVraag licht.	LED 2 x 108 W, 24 V
Gradeerbaarheid	22°
Configuratie: bedrijfsrem, noodstop- en parkeerrem, uitlaatkatalysator, demplamp, remlicht, brandblussysteem, gescentraliseerd smeersysteem van het chassis.

Fysieke parameters

Algemene grootte

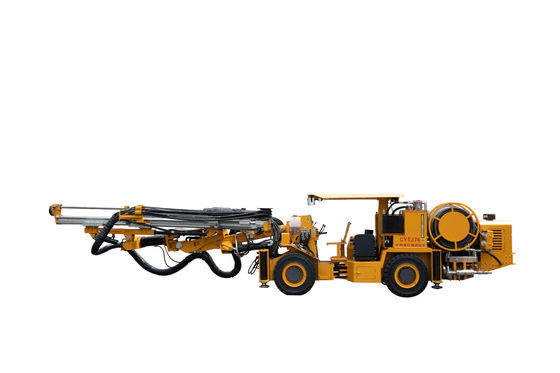

Zicht aan de zijkant
Aanpassing van de oppervlakteboormachine Hydraulische ondergrondse rotsboormachine 0

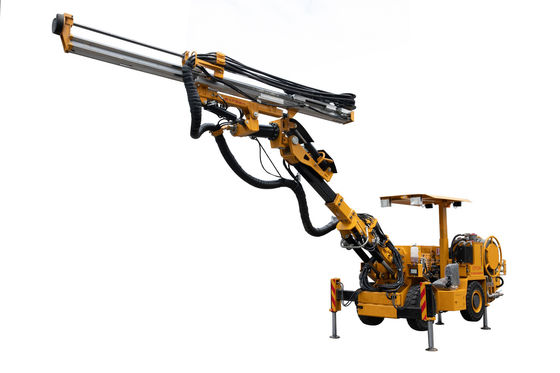

Werkingsgebied
Aanpassing van de oppervlakteboormachine Hydraulische ondergrondse rotsboormachine 1

Grootte

Mmaximale breedte	1980mm
DakenHoogte (hoog/laag)	2850/2150mm
Lengte, met JARLO2343voortstuwinglichtstraal	10800mm
Ground clearance	260mm

Totaal gewicht: 1000 kg

Rijsnelheidkm/uur

Op flat weg (rolleweerstandscoëfficiënt 0,05)	> 10
Op een helling van 1:8	> 4.5

Draaiingsradius
