Geallieerd staal bit Hydraulische ondergrondse mijnbouw boormachines mijnbouw boorrig

MOQ:	1 set
Betalingsvoorwaarden:	LC, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO 9001:2008, ISO 14001:2015

Model nr.:

CYTJ102/2

Voorwaarde:

nieuw

Motor:

DC-motor

Naverkoopservice:

12 maanden

Garantie:

12 maanden

Boorgatdiepte:

3405-4015 mm

Transportpakket:

in bulk

Specificatie:

11830 x 1900 x 2385 mm

Handelsmerk:

Jarlo.

Oorsprong:

China

HS-code:

843041000

Levering vermogen:

1000 REEKS PER JAAR

Aanpassing:

Beschikbaar

Bittype:

Legeringsstaal

De diameter van het boorgat:

>300mm

Markeren:

Voor het boren van staalmetalen

Hydraulische boormachines voor het ondergronds mijnen

Hydraulische boormachines voor mijnbouw

Productbeschrijving

Jarlo.CYTJ102/2 hydraulische tunnelboring voor mijnbouw is geschikt voor het boren in ondergrondse mijnen, tunnels en ondergrondse fabrieksgravingen.De maximale werkoppervlakte bedraagt 45 m2 (de maximale breedte is: 8.72 meters en de maximale hoogte is 6.35meters),tHij boort.openingsopeningDe diameter is 41 -102m.Het ontwerp met dubbele armen kan de boorefficiëntie aanzienlijk verbeteren en het automatische ontschroeven systeem stelt één bediener in staat om twee sets armen te bedienen.Het hydraulische parallelle mechanisme van de boom kan een snelle en nauwkeurige positionering bereiken;het dieselelektrische dual power-systeem produceert geen uitlaatgassen tijdens het gebruik en houdt rekening met de noodzaak van een snelle overgang.

Technische prestaties

1.1Rotsboor

De CYTJ102/2de hydraulische tunnelboorinstallatie voor mijnbouw is uitgerust met een dubbel buffer- en schokdempersysteem om de beste levensduur van de boorinstallatie te garanderen;Ool;
De oliefilm beschermt en smeert de verbindingsinterfaces en vermindert de interne verontreiniging van de boor.

1.2Hydraulische boorboom

Twee sets hDe boorboom wordt ondersteund door een dubbele driehoekige ophanging en biedt een nauwkeurige hydraulische parallelle onderhoudsfunctie in alle richtingen.

1.3Hydraulische aandrijflijn

De kracht van de aluminiumstraal is hoog.anti-buig- en torsiestevigheid en lange levensduur;

Het oppervlak van de aandrijflijn is bedekt met roestvrij staal en tussen de bewegende delen worden slijtvast polyurethaan rubberen pads gebruikt.

1.4Controlesysteem

Het hydraulische boorbesturingssysteem heeft een automatische anti-jammingfunctie RPCF (rotary pressure control)kracht)).

1.5Chassis

Robuust gewrichtschassis, vierwielaandrijving; aangedreven door een watergekoelde dieselmotor; vier hydraulische uitrijgers voor stevige stabiliteit.

1.6Andere opstelling

LiftbaarVeiligheiddakom botsing door vallende voorwerpen te voorkomen; kabel spoel; elektrisch aangedreven zuiger luchtcompressor; elektrisch aangedreven booster waterpomp (hydraulische booster waterpomp kan ook worden aangepast); werkinglicht.

2.Technische specificaties

2.1 1838MERotsboor×2

Schankadapter	R32/R38/T38
Van boortop naar midden	88 mm
Lange(Met uitzondering van de staafadapter)	1008 mm
Schokvermogen	18 kW
Invalfrequentie	60 Hz
Hydraulisch systeem(Max, ik ben er klaar voor.)	200 bar
Rotatiesysteem	Zelfstandig draaiende
Rotatiesnelheid	0-300 rpm
Rotatie-koppel(Max, ik ben er klaar voor.)	640/1000 Nm
Verbruik van smeerlucht(2 bar)/uur)	5 l/s
Gewicht	176 kg
Waterverbruik	100-120 l/m
Geluidsniveau	< 106 dB (A)

2.2Vervoersstraal×2

	JARLO2337	JARLO2343
Totale lengte	5287 mm	5897 mm
De lengte van de bouwstaaf	3700 mm	4310 mm
De lengte van de opening	3405 mm	4015 mm
Gewicht	495 kg	525 kg
Vervoervermogen	15 kN	15 kN

2.3Boorarm×2

Vergoeding van de aandrijflijn	1250 mm
Verlenging van de boorarm	1250 mm
Parallelhouderij	Volledig
Rotatie van de aandrijflijn	360 ̊
Hoogtehoek van de boorarm(Max, ik ben er klaar voor.)	+65 ̊ /-30 ̊
Hoek van swing van de boorarm(Max, ik ben er klaar voor.)	Buiten45 ̊/Innerlijk25°
Gewicht van de boorarm	1750 kg

2.4Luchtsysteem

elektrische luchtcompressor met zuiger	ET80
Max. Uitvoervolume0.8MPa/h	16 L/min
Luchtdrukmeter	0-1,6 MPa

2.5Watersysteem

Booster waterpomp	BLT8-16
Maximale doorstroming bij druk tot 12 bar	8 m3/h
De druk bij de kleinste ingang	2 bar

2.6Controlesysteem

Direct bediend hydraulisch systeem DCS; onder de basisfuncties vallen automatische anti-jamming.

2.7Elektrisch systeem

Totaal vermogen	128 kW
Hoofdmotor	2 x 55 kW
Spanning	380 V
Frequentie	50 Hz
Startmodus	Stervorm/Driehoek
Hoek van swing van de boorarm(Max, ik ben er klaar voor.)	1280 mm
Configuratie: bescherming tegen thermische overbelasting van de motor, slagtimer, digitale spanningsmeter, grondbeschermer tegen lekken, oplader

2.8Hydraulisch systeem

Hydraulische pompsets	Twee sets
Systeemdruk	150 - 230 bar
Hydraulische tank, maximaal volume	200 liter
Precisiteit van de hydraulische oliefiltratie	10 μm
Configuratie: start van de pomp, olie-temperatuurmeter, handmatige hydraulische olievulpomp, hydraulische oliefilter indicatorlamp, laag oliepeil indicatorlamp, watergekoelde hydraulische olie koeler,hydraulische olie op minerale basis.

2.9Chassis

Dieselmotor	YC
Nominaal motorvermogen/rotatiesnelheid	88 kW/2400 tpm
Fmet aandrijving op alle vierwiele, geleidelijk stuur	± 41 ̊stuurhoek
Deeltjes	12.00-20Vaste banden
Aankomsthoek	18 ̊
Vertrekhoek	18 ̊
Inzetbaarmet een vermogen van niet meer dan 50 W	2stuks
Achterste hydraulische buitengordel	2stuks
Fvolume van de tank	50 liter
Elektrisch systeem	24 V
B.bloedvaten	2 x 12v, 60 Ah
Dscheurlichten	LED 8 x 45 W, 24 V
TVraag licht.	LED 4 x 108 W, 24V
Gradeerbaarheid	18°
Configuratie: bedrijfsrem, noodstop- en parkeerrem, uitlaatkatalysator, demplamp, remlicht, brandblussysteem, gescentraliseerd smeersysteem van het chassis.

3. Fysieke parameters
3.1Algemene grootte

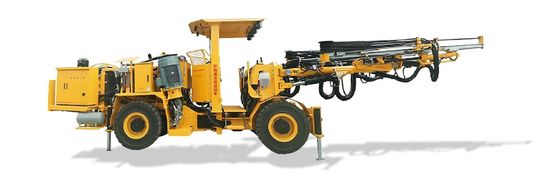

Zicht aan de zijkant
Geallieerd staal bit Hydraulische ondergrondse mijnbouw boormachines mijnbouw boorrig 0

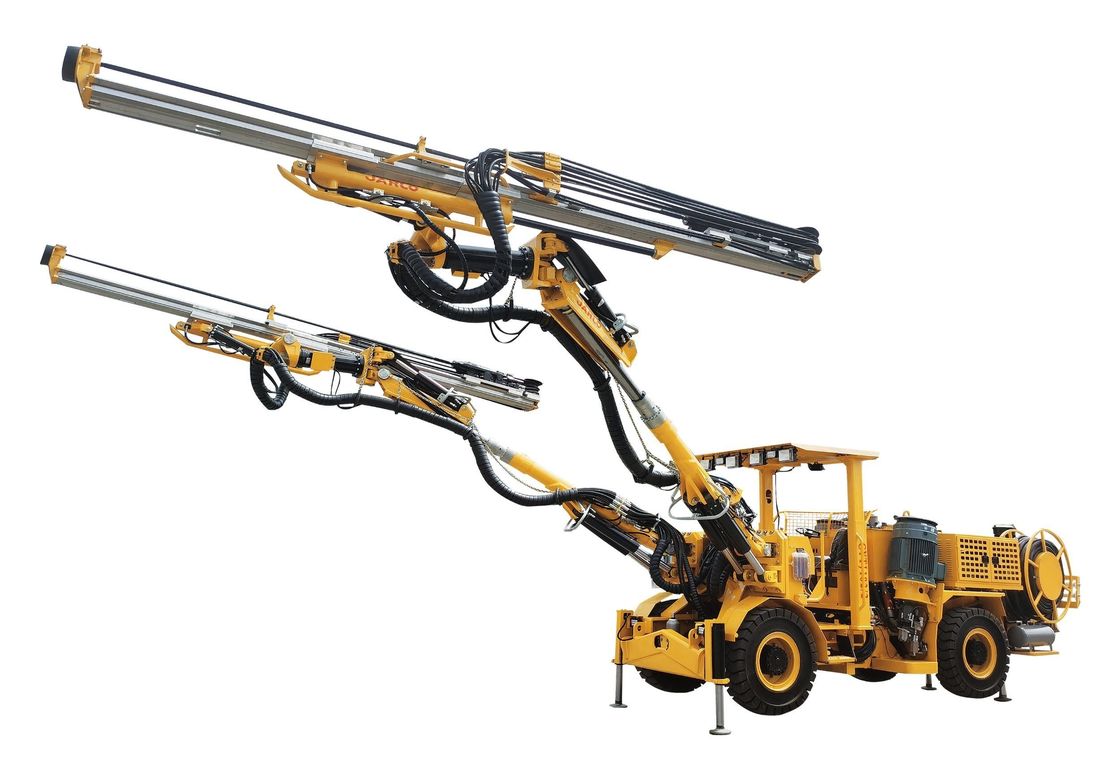

Werkingsgebied
Geallieerd staal bit Hydraulische ondergrondse mijnbouw boormachines mijnbouw boorrig 1

Grootte:mm

Mmaximale breedte	1900
DakenHoogte (hoog/laag)	2385/3085
Lengte, met JARLO2343voortstuwinglichtstraal	11830
Ground clearance	340

3.2Totaal gewicht18000 kg

3.3Rijsnelheidkm/uur

Op flat weg (rolleweerstandscoëfficiënt 0,05)

7 km/h~16 km/h

3.4 Draaiingsradius
